20 W Високоефективен LTE1800 MCPA Inline Booster

Предимства на системата

CenRF FDD-LTE1800 MCPA Inline Booster се използват в комбинация с базови станции или ретранслатори за усилване и разпространение на сигнали по връзката нагоре и надолу в сградите. Той ефективно усилва сигналите в областите на сянка в градските високи възходи, като хотел, офис сгради, търговски центрове, жилищни комплекси, както и мазета.

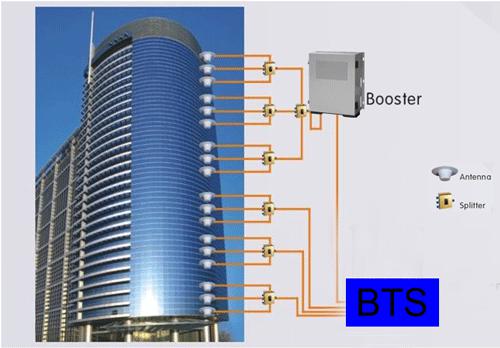

Вижте диаграмата на приложението на фигурата, Booster взима входен източник на сигнал от захранващия кабел чрез съединител или сплитери, усилва и разпределя подсистемите на сигнала към покриващата антена.

CenRF FDD-LTE1800 MCPA Inline Booster са модулно проектирани, потребителите могат да внедрят диференцирани честоти на изходящи честоти и опции за захранване за различни проекти, които осигуряват евтино и високопроизводително решение за оптимизация на мобилната комуникационна мрежа.


Приложения:

图片 62.jpg

Характеристики на продукта:

● Поддръжка на Muti-Carriers, идеално решение за изграждане на In-building.

● Използване на широколентова висока линейност и нисък интермодулационен усилвател, за да се осигури силен вход на сигнала на линейния изход.

● Много нисък шум в системата може да бъде свързан паралелно с множество вградени усилватели.

● Цифрова интелигентна автоматична синхронизация с BTS донор.

● Интегриран модем WCDMA (UMTS2100) с софтуер OMT. Поддръжка на опционална система за дистанционно управление OMC (NMS).

● IP65 Алуминиев корпус, предназначен за всякакви тежки външни и вътрешни условия.

● Предлага се допълнителна резервна батерия и множество опции за захранване (AC / DC / Solar Power).

● Приложени най-високи стандартни промишлени стандарти, с MTBF над 60 000 часа.

Захранване и механични спецификации

Захранване	AC: 220V ± 60V, 45 ~ 55Hz
Размери и тегло	395 * 460 * 185 мм, ≤20 кг
Макс. Консумация на енергия	≤150W
Работна температура	-25 до + 55 ℃
Работна влажност	≤95%
Екологичен клас	IP65
RF конектор	N-женски, 50хм
MTBF	≥50000 часа
Монитор интерфейс	Местен монитор: RS232, Дистанционен монитор: 485
Номер на продукт	CRF-MCPA2100-B043	WCDMA (UMTS2100) MCPA Booster 20W

Електронни спецификации

Вещ	спецификация
	Downlink	Uplink
Честотен диапазон	2110 - 2170 MHz	1920 - 1980MHz
Изходяща мощност (макс.)	43 ± 2dBm	-10 ± 2dBm
Печалба (макс.)	45 ± 3 db	42 ± 3 db
NF	-	≤5dB при мин. печалба
Максимален вход без повреди	10dBm	-10dBm
Набиране на регулируем обхват / стъпка	≥20dB / 1 db
Възстановяване на регулируема грешка	Gain регулируем диапазон е 0 ~ 20dB, грешка ≤1dB; ≥21dB, грешка ≤1.5dB
ALC	При добавяне на ≤10dB при макс. изходно ниво, вариация на изхода ≤ ± 2dB, При добавяне> 10dB, вариацията на изхода ≤ ± 2dB или да бъде изключена.
Ripple в групата	≤2dB / 3.84MHz, ≤4dB в честотна лента
VSWR	≤1.5
Забавяне на времето	≤1.5μs
Неизправна емисия	Съответства на 3GPP TS 25.106 и 3GPP TS 25.143
Маска за излъчване на спектъра	Съответства на 3GPP TS 25.106 и 3GPP TS 25.143
Входна интермодулация	Съответства на 3GPP TS 25.106 и 3GPP TS 25.143
ACRR	Съответства на 3GPP TS 25.106 и 3GPP TS 25.143
Извън печалбата	Съответства на 3GPP TS 25.106 и 3GPP TS 25.143
Стабилност на честотата	≤0.01ppm
PCDE	≤-35 dB
EVM	≤12.5%

Ако се интересувате от нашите 20w висока мощност lte1800 mcpa inline бустер, моля бъдете свободни да закупите висококачествени продукти от нашата фабрика. Като един от най-добрите производители и доставчици, ние ще ви предложим добро следпродажбено обслужване и бърза доставка.
