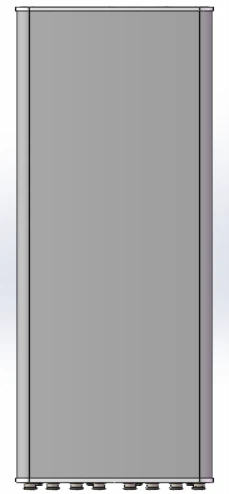

4H 8 порт 1710-2690MHz 18dBi

Електрически спецификации(BASTA V12.0)

Честотен обхват (MHz)

4×(1710-2690)(Y1,Y2,Y3,Y4)

Честотен поддиапазон (MHz)

1710-1920

1920-2180

2300-2400

2500-2690

Поляризация (степен)

±45

Електрически наклон (степен)

0-10 (Независим електрически регулатор)

Усилване (dBi)

Среден наклон

17.1

17.6

17.9

18.0

Над всички наклони

17.0±0.5

17.5±0.5

17.8±0.5

17.9±0.5

Потискане на първия горен страничен лоб (dB)

>16

>16

>17

>17

Азимутна ширина на лъча 3dB (градус)

68±6

64±5

59±5

58±5

Ширина на лъча на издигане 3dB (градус)

6.3±0.5

5.7±0.5

5.2±0.4

4.8±0.3

Кръстосано полярно съотношение @0 степен (dB)

>24

>24

>21

>21

Кръстосано полярно съотношение @±60 градуса (dB)

>10

>10

>9

>9

Съотношение отпред и отзад, 180 градуса ±30 градуса (dB)

>22

>23

>23

>24

КСВ

<1.5

3-ти PIM@2 x 43 dBm (dBc)

<-150

Изолация: вътрешносистемна (dB)

>28

Изолация: вътрешносистемна (dB)

>28

Макс. мощност на порт (W)

250

Импеданс (Ω)

50

Мълниезащита

DC земя

Механични спецификации(BASTA V12.0)

RET тип

Интегриран RET (AISG2.0/3GPP)

AISG конектори (1 вход и 1 изход)

(in:Мъж;out:Жена)

Конектор

8×4.3-10 женски, отдолу

Размери на антената (В x Ш x Д) (mm)

1470×480×135

Размери на опаковката (В x Ш x Д) (mm)

1730×560×236

Тегло на антената (кг)

20±0.5

Тегло на скобите (кг)

5.2±0.5

Тегло на опаковката (кг)

27.6±0.5

Диаметър на монтажния стълб

f50 ~f110мм

Материал на обтекателя

Фибростъкло

Обхват на механичен наклон (градус)

0~10

Радомен цвят

Светло сиво

Работна температура (градус)

-40 до +70

Натоварване от вятър при 150 км/ч (N)

587/206/653 (предно/странично/максимално)

Макс. работна скорост на вятъра (km/h)

241

Оформление

Честотен диапазон

Масив

Конектор

1710-2690MHz

Y1/Y2/Y3/Y4

1-2/3-4/5-6/7-8

Модел

1710-2690MHz

Аксесоари

Артикул

Модел

Тегло (кг)

Обхват на механичен наклон (градус)

Комплект за монтаж

38АА

5.2±0.5

0-10
